成形机是通过FEM分析，从初成形、精成形到定径机架等经过系统设计而成，采用了我们独有的技术，生产出最佳的管材质量。

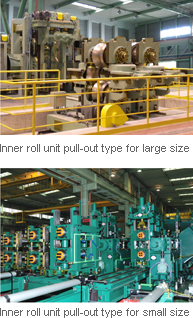

精成形轧机(FinPass机架)
FinPass成形机架对FFX成形之后材料进行精成形，为下一步的焊接提供最佳的条件。中田制作所基于FEM分析技术，提供最佳的轧辊形状和位置。此外，我们精心设计的快速换辊系统可以大幅减少操作工人的工作量，显著提高生产效率。
焊接工作台
焊接工作台是决定产品最终质量的最重要的设备群之一，由挤压辊机架，焊机，毛刺清理装置构成。中田制作所根据钢管特点选择最佳设备提供给客户。对于ERW高频焊，我们提供感应式高频焊和接触式高频焊两种解决方案。
特别是对于接触式高频焊，中田制作所积累了丰富的Know-how知识，可以有效控制电火花的产生，抑制磨损，实现了稳定的生产。 近年来，激光焊接因其具有更小的热影响区而作为一种高品质的焊接方法越来越引起人们的关注。其应用上的挑战在于对板带边缘对接形状的高精度控制的要求。中田制作所卓越的成形系统因其可以获得最理想边缘对接形状，在今后的激光焊接钢管中中将获得更广泛的应用。
此外，焊接内毛刺去除结合我们独有的设计，采用了毛刺斩断方式，获得了客户的高度评价。
焊缝扭转矫正机架
焊缝扭转矫正机架通过对钢管施加扭转力，实现对焊缝位置的自由控制。采用独自开发的辊型，实现了一定尺寸范围内的轧辊兼用。该机架一般设置在焊缝热处理装置之前或定径机架之前。我们能够提供配套的焊缝跟踪自动调节系统。
定径机架
定径机架最终决定产品的形状和尺寸，具有足够的均匀一致的刚度。通常，其设备构造与精成形机架相同，并装备同样的快速换辊装置。土耳其头机架（Turks-head)通过与定径机架协同工作，保证钢管的直线度。

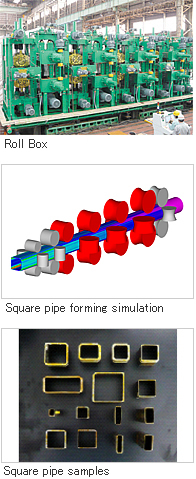

RollBox(R)方矩形管成形机组
通过FEM分析创立的革命性的方管成形技术
技术特点
- ＞方管成型用的通用辊
＞NC轧辊定位 = 自动定位控制
＞减少更换轧辊所需的劳动力，轧辊量减半
＞全驱动型轧辊确保稳定的推力
＞轻松适用高深宽比的产品
＞改善角边的尺寸和质量
＞改善表面质量
由于机架数目随着管材规格不同而不同，因此，对于该设备具体规格，请告知我们具体的产品规格范围。
